Để cấp chứng nhận năng lực cho một “nhân sự tự động” gánh vác tải trọng (Payload) 25 kg ở bán kính 1.75 mét, việc chỉ đọc bảng thông số bề mặt là một sự rủi ro đối với dòng tiền của doanh nghiệp. Dưới lăng kính kiểm thử phần cứng robot UR20 và bóc tách dữ liệu của ROWOR, chúng ta sẽ đưa nền tảng cơ khí của Universal Robots UR20 lên bàn mổ để soi xét những bài toán đánh đổi (Trade-off) khốc liệt nhất giữa các định luật vật lý và ngôn từ tiếp thị.
Tuyệt đối không có phép màu nào ở đây, sức mạnh cơ bắp công nghiệp luôn đi kèm với những giới hạn phần cứng chặt chẽ.
1. Kiến Trúc Hộp Số Truyền Động Và Rủi Ro Biến Dạng Nhiệt Phần Cứng Robot UR20

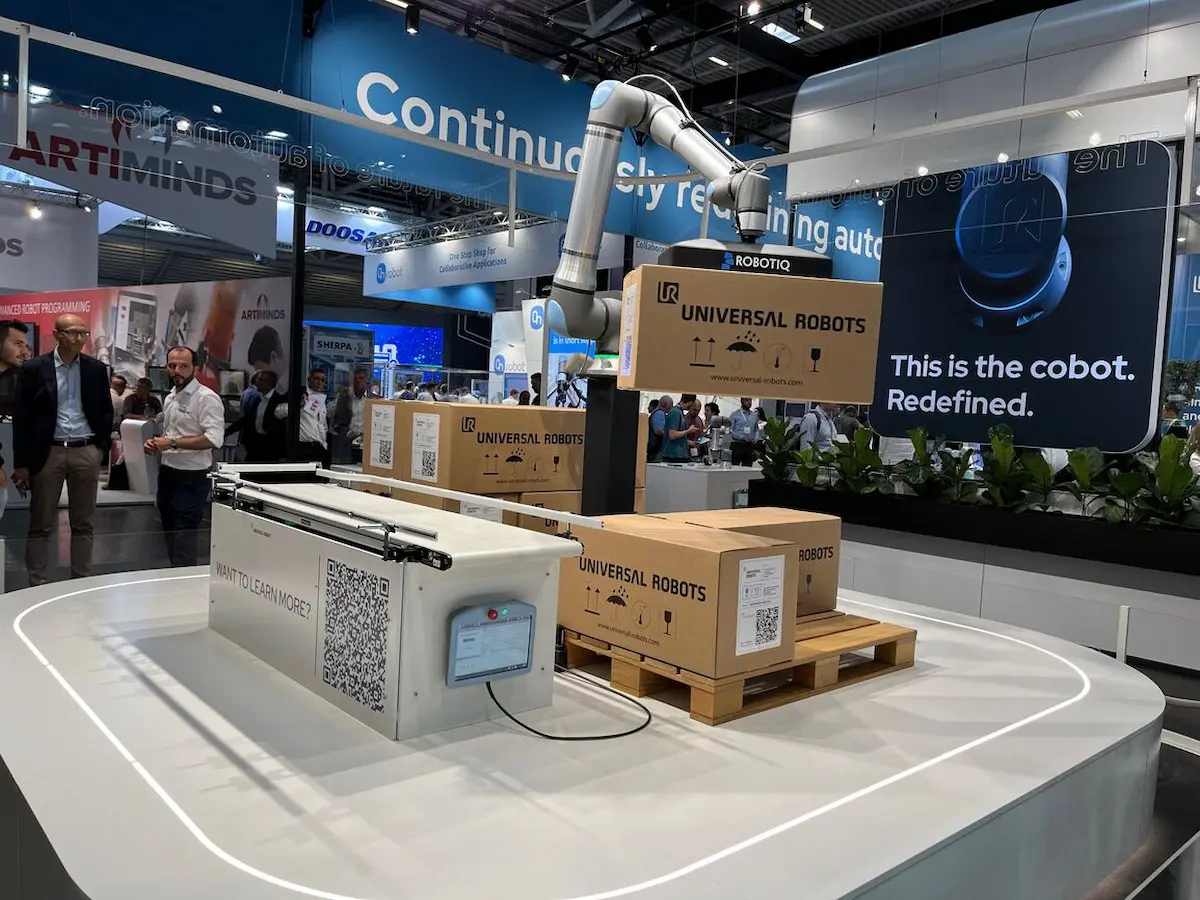

Để nâng cấp sức nâng lên ngưỡng 20 – 25 kg, các kỹ sư thiết kế đã buộc phải loại bỏ công nghệ hộp số sóng biến dạng (Harmonic Drive) mỏng manh ở các thế hệ trước. UR20 chuyển sang hệ thống truyền động bánh răng dạng xích lô (Cycloid Reducers) hạng nặng. Sự thay đổi này giúp khớp gốc (Base joint) sản sinh lực xoắn khổng lồ lên tới 700 Nm, nhưng đồng thời đẩy trọng lượng bản thân của máy lên mức 64 kg.
Rào cản vật lý lớn nhất khi đưa hệ thống này vào môi trường sản xuất ròng rã 3 ca (24/7) nằm ở bài toán tản nhiệt:
- Hao hụt kWh và ứ đọng nhiệt: UR20 tiêu thụ mức công suất 500W – 750W nhưng lại được thiết kế bịt kín trong lớp vỏ chuẩn kháng nước bụi IP65 (không có quạt tản nhiệt đối lưu). Phần lớn nhiệt lượng này ứ đọng lại bên trong khoang động cơ và truyền ra lớp vỏ hợp kim nhôm.
- Độ lệch nhiệt (Thermal Drift): Khi kim loại bị nung nóng, chúng sẽ tuân theo định luật giãn nở nhiệt tuyến tính. Hậu quả của sự giãn nở cơ học này là điểm trung tâm công cụ (TCP) ở đầu cánh tay đòn dài 1.75 mét có thể bị lệch từ 1 đến 2 mm so với trạng thái lúc máy nguội.
- Điểm mù cảm biến: Đáng nói, bộ mã hóa tuyệt đối (Absolute Encoders) gắn ở trục động cơ chỉ đọc được góc xoay điện tử, hoàn toàn “mù” trước sự giãn nở vật lý của kim loại cánh tay. Tọa độ trên phần mềm báo đúng, nhưng thực tế đầu gắp đã lệch. Để xử lý “điểm mù” này trong các tác vụ cần độ chính xác cao, kỹ sư bắt buộc phải lập trình bổ sung các tập lệnh khởi động nóng (Warm-up routines).
2. Nghịch Lý An Toàn Giữa Động Năng Và Tiêu Chuẩn Giới Hạn
Một cỗ máy được gắn mác “cộng tác” không có nghĩa là nó vô hại khi vượt qua các giới hạn vật lý cơ bản. Khi vung một khối lượng bao gồm thân máy (64 kg), tải trọng hàng hóa (25 kg) và tay gắp – Thiết bị thao tác đầu cuối (End-of-Arm Tooling – EOAT) khoảng 5 kg ở tốc độ tối đa (2 m/s), hệ thống này sinh ra một mức động lượng khổng lồ.

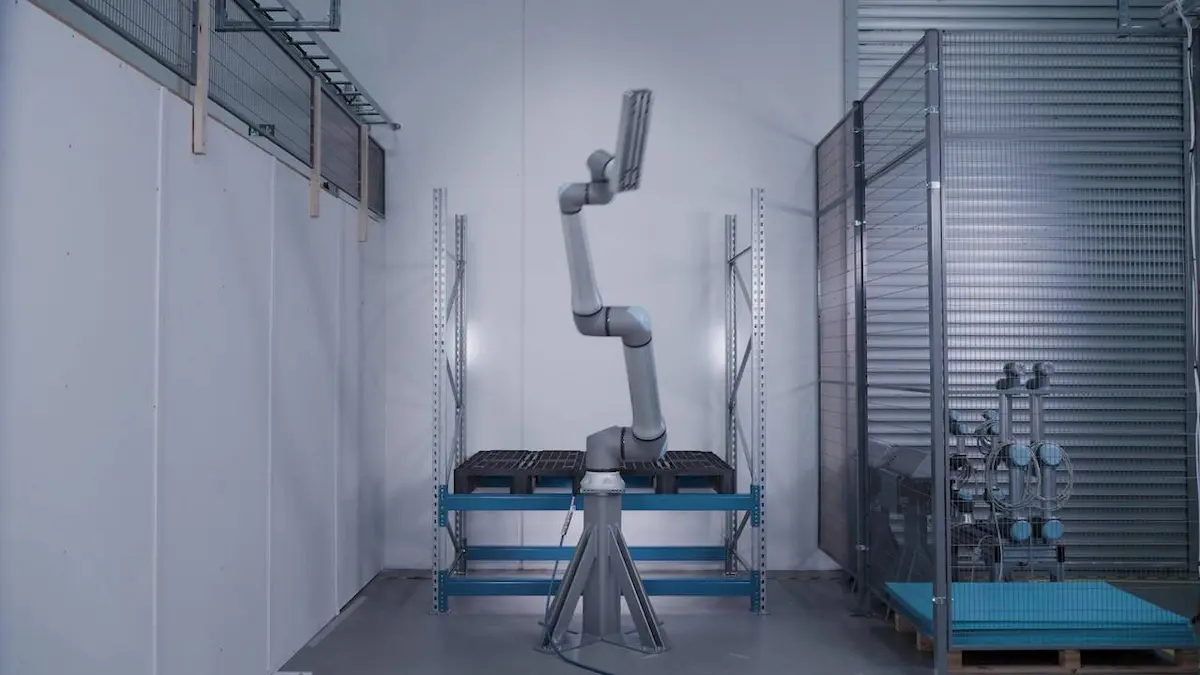

Bỏ qua các phương trình vật lý phức tạp, sự thật kỹ thuật ở đây rất trực diện: Khi một hệ thống cơ điện tử nặng xấp xỉ 94 kg (bao gồm thân máy, tải trọng và cụm tay gắp) vung đi ở vận tốc công nghiệp 2 m/s, cỗ máy này sẽ giải phóng một khối động năng khổng lồ lên tới 188 Joules. Xung lực này hoàn toàn đủ sức gây ra những chấn thương kín cực kỳ nghiêm trọng đối với con người nếu xảy ra va chạm.
Từ đây, Nghịch lý an toàn (Safety Paradox) xuất hiện, bóp nghẹt trực tiếp tỷ suất hoàn vốn (ROI) của dự án:
- Tỷ lệ hãm tốc độ: Để tuân thủ giới hạn sinh cơ học (ISO/TS 15066) và được quyền chạy không cần hàng rào bảo vệ (Fenceless), kỹ sư buộc phải thiết lập phần mềm hãm tốc độ máy xuống mức 250 mm/s (0.25 m/s) nhằm khống chế động năng xuống dưới 3 Joules. Điều này đồng nghĩa với việc doanh nghiệp phải bóp nghẹt 87.5% tốc độ của động cơ chỉ để đổi lấy sự an toàn.
- Độ mỏi vật lý: Việc chạy với tải nặng nhưng liên tục kích hoạt phanh khẩn cấp (Protective Stops) do người lạ đến gần tạo ra lực cắt cực lớn lên hộp số truyền động. Sự tổn thương tích tụ này có nguy cơ phá hủy vi cấu trúc bánh răng, buộc hãng phải tung các bản cập nhật phần mềm PolyScope để làm mềm biên dạng phanh.
3. Rào Cản Không Gian Tích Hợp Và Chi Phí Gá Đỡ Thực Tế
Catalogue bán hàng luôn nhấn mạnh diện tích chiếm dụng (Footprint) của UR20 cực kỳ nhỏ gọn, với đường kính bệ đế chỉ 245 mm. Thế nhưng, dữ liệu động lực học khi lắp đặt tại hiện trường lại phơi bày một sự thật tài chính hoàn toàn khác.
- Sức phá hủy của mô-men lật ngang: Khi khối lượng 94 kg đang di chuyển nhanh và bị phanh khẩn cấp, lực bẩy (mô-men lật ngang) dội xuống bệ đỡ lên tới 2950 Nm. Lực xoắn này sẽ xé toạc bất kỳ bệ đỡ nhôm định hình mỏng manh nào. Doanh nghiệp bắt buộc phải chi thêm ngân sách (CAPEX) để đúc các bệ thép khối dày hàng chục mm và sử dụng mỏ neo (Anchor bolts) khoan vĩnh viễn vào nền móng bê tông cốt thép.
- Sự biến mất của tính cơ động: Trọng lượng 64 kg tước bỏ hoàn toàn khả năng xách tay luân chuyển. Sách hướng dẫn của hãng nghiêm cấm việc nhân công tự bê vác thân máy. Mọi nỗ lực luân chuyển ứng viên này giữa các ca làm việc đều yêu cầu sự can thiệp của xe nâng (Forklift) hoặc hệ thống tời cẩu chuyên dụng.
- Giải pháp Giám sát tốc độ (SSM): Nếu doanh nghiệp không muốn ép máy chạy ở tốc độ 250 mm/s “rùa bò” làm hỏng bài toán năng suất, họ phải đầu tư thêm hệ thống Máy quét Laser an toàn để thiết lập phương thức Giám sát tốc độ và phân tách (Speed and Separation Monitoring – SSM). Khi không có người, máy sẽ chạy tốc độ cực đại sinh lời; khi có người lại gần, máy sẽ tự động hãm phanh. Hệ thống này sẽ đội thêm một khoản chi phí chìm đáng kể vào bài toán đầu tư ban đầu.
