Ở bài trước, chúng ta đã thẩm định các thông số vận hành của EksoNR. Tuy nhiên, để xác định một “nhân sự robot” có thực sự bền bỉ và tương xứng với mức chi phí đầu tư ban đầu (CAPEX) hay không, chúng ta phải đưa thiết bị này lên bàn mổ. Dưới lăng kính kỹ thuật, bài viết sẽ “rã máy” hệ thống phần cứng EksoNR, bóc tách cấu trúc động cơ, ma trận cảm biến và nền tảng kết nối đám mây.

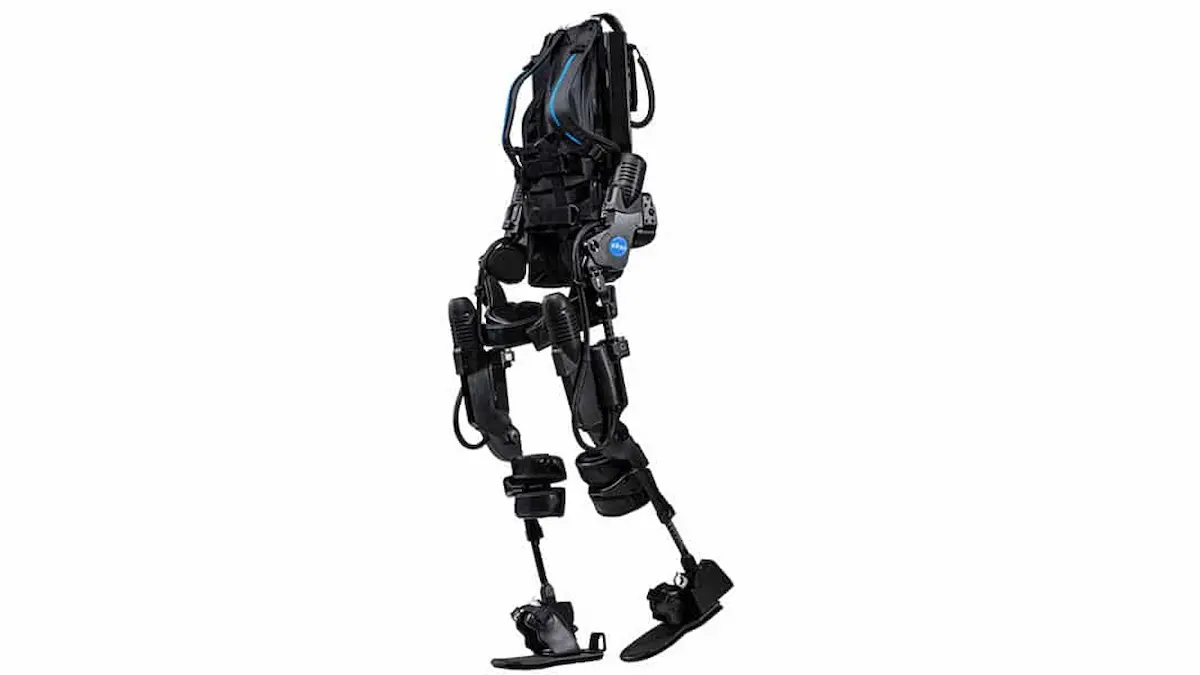

Cấu trúc khung gầm và Bài toán vật liệu chịu lực phần cứng EksoNR
Để giải quyết rào cản truyền tải trọng lượng (bắt buộc bộ giáp phải tự gánh 27 kg khối lượng bản thân thay vì đè lên người sử dụng), nhà sản xuất đã áp dụng một phương án đánh đổi vật liệu thực dụng:
- Trục sống lưng (Main Backframe): Sử dụng hợp kim nhôm hàng không 7075-T6. Khối kim loại này đảm bảo độ cứng dọc trục tuyệt đối, đóng vai trò là bệ phóng để gắn cụm xử lý trung tâm (CPU) và phân phối nguồn điện.
- Hệ thống Chi dưới (Femoral/Tibial Links): Kết hợp giữa nhôm và polyme gia cố sợi carbon (CFRP). Sự điều chỉnh này nhằm giảm thiểu quán tính quay trong pha vung chân (Swing phase), giúp động cơ không bị quá tải khi phải gia tốc một khối lượng ở phần rìa thiết bị.
Động cơ truyền động và Giới hạn lực kéo
Khác với cánh tay robot công nghiệp thường dùng hộp số tỷ số truyền cao để tạo lực mạnh, phần cứng EksoNR được thiết kế theo hướng hoàn toàn ngược lại: ưu tiên độ mượt mà và linh hoạt (Backdrivability). Nếu sử dụng hộp số công nghiệp, thiết bị sẽ tạo ra lực cản lớn, triệt tiêu nỗ lực tự vận động của bệnh nhân, điều hoàn toàn trái với mục tiêu phục hồi chức năng.
Để giải quyết bài toán này, EksoNR chấp nhận một bài toán đánh đổi rõ ràng giữa sức mạnh và trọng lượng:
- Lõi động cơ: Sử dụng động cơ điện một chiều không chổi than (BLDC) nhỏ gọn, được tối ưu hóa đặc biệt cho độ mượt mà thay vì lực cực đại.
- Mô-men xoắn thực chiến: Chỉ dao động ở mức khoảng 20 Nm – 40 Nm tại khớp hông và gối.
- Lý do kỹ thuật: EksoNR không hoạt động như một cỗ máy nâng người. Thiết bị không tự bốc bổng toàn bộ trọng lượng bệnh nhân, mà chỉ “bù lực” cho chi dưới. Bệnh nhân vẫn phải sử dụng khung tập đi (walker) hoặc nạng để chia sẻ lực tì đè ở phần thân trên. Mức torque 20–40 Nm là ngưỡng tối ưu để hỗ trợ bệnh nhân hoàn thành bước đi tự nhiên, đồng thời giúp thiết bị giữ trọng lượng tổng thể chỉ 27 kg và không làm pin 400 Wh bị tiêu hao quá nhanh.
Nhờ thiết kế này, EksoNR mang lại cảm giác gần với chuyển động tự nhiên của con người, thay vì tạo cảm giác bị “máy kéo đi”
Ma trận cảm biến và Tốc độ xử lý dữ liệu
Khả năng đồng bộ với chuyển động của người dùng phụ thuộc vào mật độ cảm biến và băng thông của hệ thống điều hành thời gian thực (RTOS). EksoNR sở hữu một mạng lưới thu thập dữ liệu khép kín:
- Định vị Không gian (Kinematics): Được trang bị từ 3 đến 5 cảm biến đo lường quán tính 9 bậc tự do (IMU 9-DOF) gắn tại thân, đùi và cẳng chân. Dữ liệu thô từ gia tốc kế và con quay hồi chuyển được lấy mẫu liên tục ở tần số 80 Hz – 100 Hz, cho phép thuật toán tính toán chính xác tọa độ cơ thể.

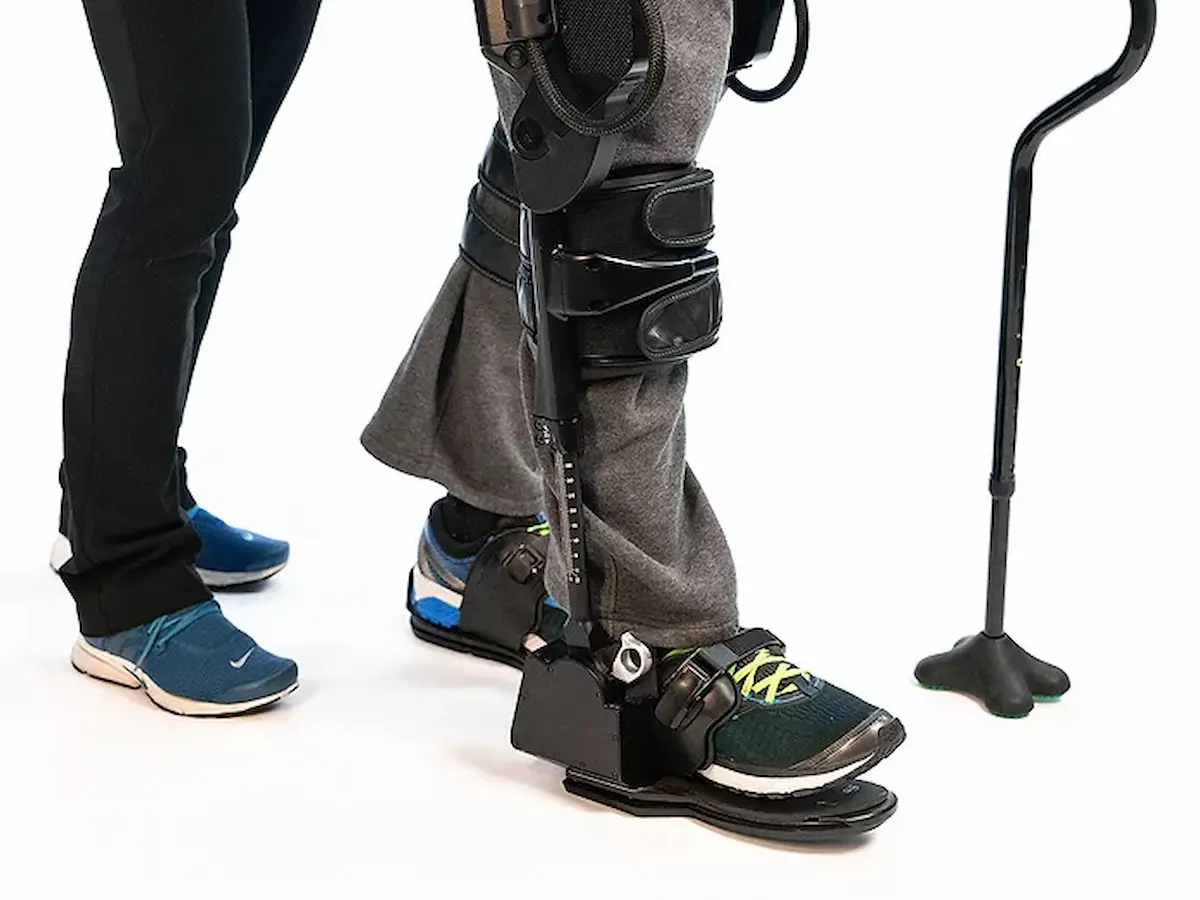

- Đo lường Động lực học (Kinetics): Dưới bàn chân tích hợp hệ thống 4 đến 8 điện trở cảm biến lực (FSR). Chúng có nhiệm vụ nhận diện ngay lập tức thời điểm gót chân chạm đất (Heel Strike) hoặc mũi chân rời sàn (Toe Off), từ đó ra lệnh cho động cơ chuyển trạng thái.
- Mạng lưới An toàn: Các khớp chịu lực được kiểm soát bởi bộ mã hóa tuyệt đối (Absolute Encoders). Nếu hệ thống phát hiện sai số góc khớp vượt ngưỡng an toàn do người dùng mất thăng bằng, thiết bị sẽ ngắt điện khẩn cấp và kích hoạt phanh cơ học trong phạm vi tính bằng mili-giây.
Hệ thống năng lượng và Kiến trúc nền tảng đám mây
OPEX Năng lượng: Rào cản tải nặng
Hệ thống vận hành trên nền tảng pin Lithium-ion với điện áp 24V – 48V DC, tổng dung lượng ước tính khoảng 400 Wh. Theo thông số nhà sản xuất, pin duy trì được 4 giờ trong điều kiện tiêu chuẩn. Tuy nhiên, trong thực tế vận hành tải nặng (tốc độ 2.0 km/h, máy kéo lực 100%), thời lượng pin sẽ sụt giảm xuống mức 1.5 đến 2 giờ. Để lấp đầy khoảng trống này, cơ chế tháo lắp pin nóng (Hot-swap – thay pin không cần tắt máy) là giải pháp bắt buộc để duy trì tính liên tục của ca làm việc.
Tối ưu hóa dữ liệu: Kiến trúc EksoPulse
EksoNR đóng vai trò là một thiết bị biên (Edge device) kết nối với hệ sinh thái đám mây EksoPulse qua mạng LTE/5G. Thay vì đẩy dữ liệu thô gây nghẽn băng thông, hệ thống chỉ đồng bộ các chỉ số vận hành đã tinh lọc: độ dài sải bước, tỷ lệ đối xứng, và quan trọng nhất là “hồ sơ lực kéo” (lượng mô-men xoắn mà robot đã bù đắp). Dữ liệu này được tự động cập nhật sau mỗi phiên, cung cấp cho các nhà quản lý một báo cáo hiệu suất bằng con số thực tế.
Kết luận: Dưới góc độ cơ khí, phần cứng của EksoNR thể hiện sự tính toán khắt khe trong việc kết hợp động cơ BLDC, sợi carbon và mạng lưới IMU. Tuy nhiên, khối lượng linh kiện phức tạp này đi kèm với một chi phí sở hữu không hề nhỏ. Trong bài viết tiếp theo, chúng ta sẽ đặt cỗ máy này lên bàn cân tài chính để tính toán dòng tiền đầu tư (CAPEX, OPEX) và tỷ suất hoàn vốn (ROI) thực tế.
