Khi đánh giá một “nhân sự tự động” mang khối lượng vận hành lên tới 1.6 tấn và di chuyển với tốc độ 1.2 m/s, sự an toàn của toàn bộ dây chuyền không nằm ở những thông số trên giấy. Nó nằm ở độ nhạy của cảm biến quang học, tốc độ vi xử lý và giới hạn ma sát cơ khí của mặt sàn.
Tiếp nối lăng kính kiểm thử hiệu năng, ROWOR tiếp tục đặt cấu trúc phần cứng MiR 1350 và hệ thống điều hướng cốt lõi của MiR 1350 lên bàn cân. Mục tiêu của việc rã máy là để nhà quản trị nhìn nhận rõ các rào cản không gian và điểm mù vật lý mà doanh nghiệp bắt buộc phải đánh đổi khi tích hợp ứng viên này vào hệ thống.
Rào cản không gian và giới hạn cơ khí động học của phần cứng MiR 1350

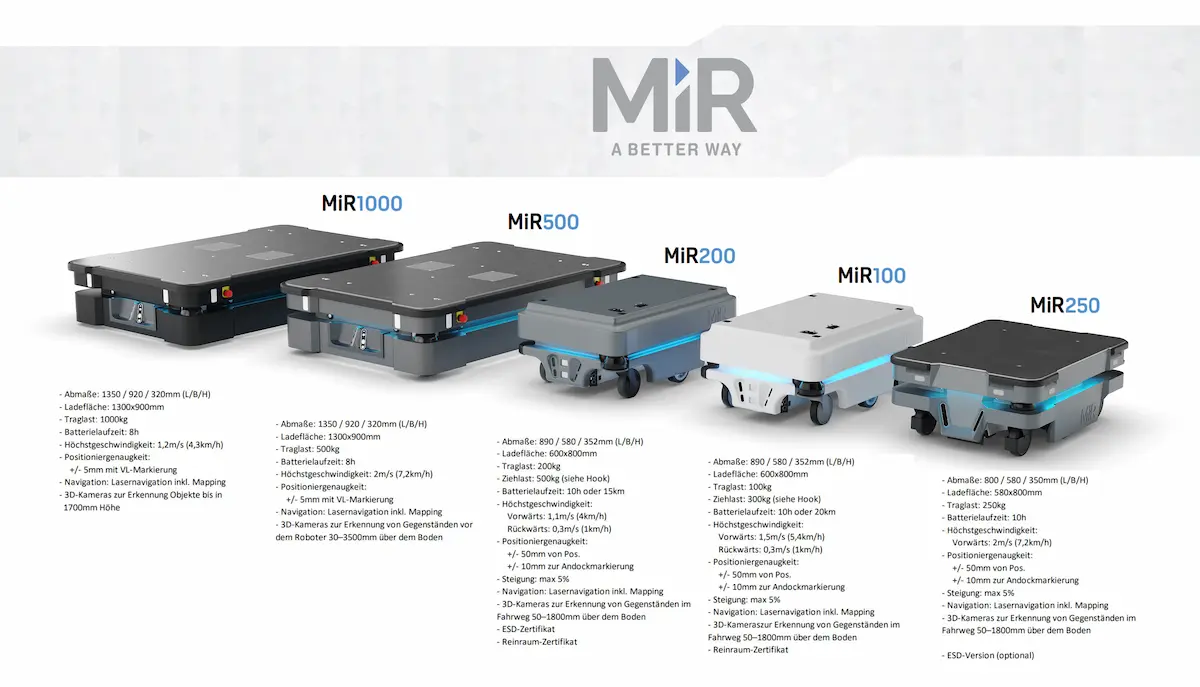

Kích thước tĩnh của thân máy (1.350 x 910 x 322 mm) chỉ là thông số bề mặt. Bài toán thực dụng cốt lõi mà các nhà hoạch định hạ tầng phải đối mặt là Không gian chiếm dụng động (Footprint) trong quá trình hệ thống điều hướng và xoay trở.
Dữ liệu hình học động lực học bóc tách một sự thật khắt khe về hạ tầng:

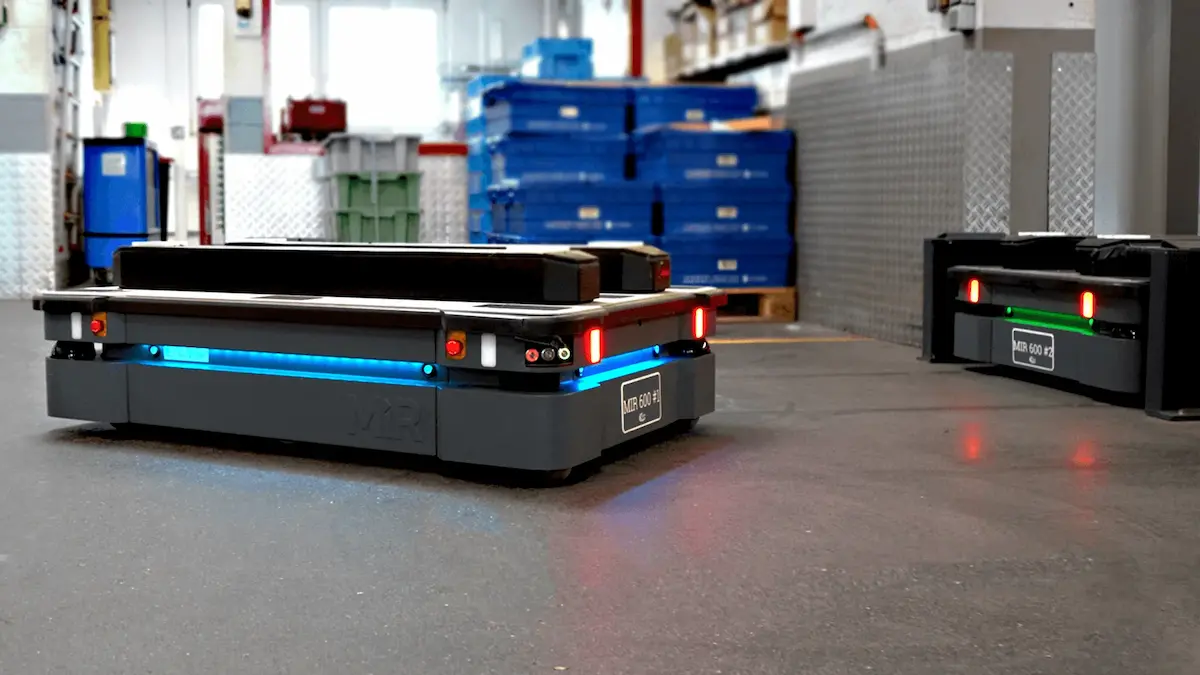

- Giao thông ngược chiều: Để hai máy chạy ngược chiều và lách qua nhau an toàn, bề rộng hành lang bắt buộc phải đạt 3.500 mm. Trong khi đó, phần lớn lối đi cho xe nâng truyền thống hiện nay chỉ dao động từ 2.000 đến 2.500 mm. Việc nhồi nhét thiết bị vào lối đi hẹp sẽ dẫn đến tắc nghẽn giao thông cục bộ.
- Bài toán góc hẹp: Nếu kỹ sư thiết lập Chế độ cắt giảm an toàn (Muted Protective fields) để ép máy đi qua khe hẹp 1.200 mm, khoảng hở vật lý còn lại chia đều cho hai bên thân máy chỉ vỏn vẹn 111 mm. Với khoảng cách mong manh này, nếu mặt sàn dính bụi dầu làm giảm hệ số ma sát, hiện tượng trượt bánh vi phân sẽ lập tức gây ra va quệt cấu trúc vật lý.
Bên cạnh đó, giới hạn hệ thống treo của gầm máy chỉ cho phép vượt qua các gờ nổi cao tối đa 10 mm ở tốc độ chậm. Lực chấn động sinh ra khi lao qua gờ cao ở tốc độ định mức sẽ tác động trực tiếp lên hệ thống thấu kính, gây lệch pha quang học và phá vỡ định vị của thuật toán Lập bản đồ và định vị đồng thời (SLAM).
Cấu trúc nhãn quan và rào cản quang học
Kiến trúc mắt thần của phần cứng MiR 1350 là sự kết hợp giữa 2 máy quét laser 2D (SICK microScan3) và 2 camera 3D (Intel RealSense D435). Sự thật kỹ thuật là cả hai hệ thống này đều mang những giới hạn vật lý riêng biệt trước môi trường công nghiệp.
- Máy quét laser và rào cản bụi mịn Khung gầm đạt chuẩn IP52 (Kháng bụi và nước nhỏ giọt), nhưng tiêu chuẩn này không áp dụng cho bề mặt thấu kính quang học hở. Khi hạt bụi mịn tích tụ trên mặt kính quét laser, hệ thống chẩn đoán sẽ kích hoạt cảnh báo nhiễm bẩn và tự động phanh cứng thiết bị.
Để duy trì hoạt động trong môi trường hạt lơ lửng, kỹ sư thường phải tăng thông số Lấy mẫu đa luồng (Multiple Sampling), ép tia laser quét vật thể nhiều lần hơn để loại trừ báo động giả. Sự đánh đổi ở đây là độ trễ tín hiệu quang học sẽ tăng lên, buộc hệ thống phải kéo dài Trường bảo vệ (Protective Field) ra xa hơn, khiến cỗ máy giảm bớt tính linh hoạt khi làm việc gần rào cản tĩnh.
- Camera 3D và điểm mù mặt đất Hệ thống camera 3D đảm nhiệm việc quét chướng ngại vật tầm cao, tuy nhiên góc nghiêng lắp đặt vật lý tạo ra một vùng rỗng quang học dài 250 mm ngay sát mũi xe. Những vật thể thấp hơn 200 mm (như gọng nĩa xe nâng sát đất hay cáp điện) lọt vào vùng này sẽ nằm ngoài khả năng nhận diện của vi xử lý hình ảnh.
Hơn nữa, cảm biến của Intel D435 có đặc tính bão hòa quang học khi tiếp xúc phổ hồng ngoại mạnh. Khi thiết bị di chuyển từ xưởng râm mát ra khu vực có ánh nắng chéo, thuật toán bù sáng cần thời gian trễ để điều chỉnh, dễ sinh ra các Chướng ngại vật ảo (Phantom Obstacles) khiến máy kích hoạt phanh đột ngột.
Độ trễ xử lý điều hướng và khoảng cách phanh khẩn cấp
Khi đối mặt với chướng ngại vật động như xe nâng cắt ngang ở tốc độ 1.2 m/s, sự an toàn được tính bằng mili-giây.
Phân tích chuỗi phản hồi hệ thống cho thấy: Từ khoảnh khắc cảm biến thu nhận tia sáng, mã hóa qua mạng nội bộ, CPU ra lệnh ngắt dòng điện (Safe Torque Off), cho đến khi má phanh cơ khí ép chặt, hệ thống mất từ 100 đến 250 mili-giây cho tổng Độ trễ xử lý (Processing Latency).
Trong chớp mắt đó, cỗ máy 1.6 tấn vẫn trôi tự do theo quán tính. Cộng dồn với động năng hãm, Khoảng cách phanh khẩn cấp (Stopping Distance) thực tế lên tới xấp xỉ 1 mét trên mặt sàn nhám lý tưởng. Đây là nguyên nhân cốt lõi buộc máy phải thiết lập các vùng an toàn vươn rất xa về phía trước.
Đồng thời, khi gặp rào cản trong hành lang hẹp, thông số Thời gian chờ đường đi (Path Timeout) mặc định bằng 0 khiến thuật toán AI không chờ đợi vật cản di chuyển. Thay vào đó, máy tự động hủy luồng công việc hiện tại và đứng im báo lỗi, yêu cầu sự can thiệp từ quản trị viên hệ thống.
Kết luận từ ROWOR: MiR 1350 sở hữu một nền tảng cơ khí đầm chắc, nhưng để cỗ máy này phát huy tối đa Bản mô tả công việc (JD), nhà máy phải đáp ứng một môi trường được quy hoạch đồng bộ. Doanh nghiệp sẽ phải giải bài toán đánh đổi bằng việc mở rộng diện tích hành lang, kiểm soát độ nhám mặt sàn và duy trì các quy trình làm sạch thấu kính khắt khe nhằm tránh sự cố suy giảm thông lượng.
