Trong thế giới của nhân sự tự động hóa, vẻ ngoài cơ bắp và những thông số lặp lại hoàn hảo trên giấy tờ thường tạo ra một “ảo giác an toàn” cho các nhà đầu tư. Khi bóc tách hồ sơ của ứng viên FANUC M-20iD/25, phần cứng của cỗ máy này bộc lộ những giới hạn vật lý khắc nghiệt khi bị ép chạy liên tục trong môi trường gia công kim loại cường độ cao.
Dưới lăng kính kiểm thử thực chiến, bài viết này sẽ “rã máy” ứng viên M-20iD/25, chỉ đích danh những điểm nghẽn cơ điện tử sẽ trực tiếp bào mòn ngân sách bảo trì của doanh nghiệp nếu không được quản trị đúng cách.

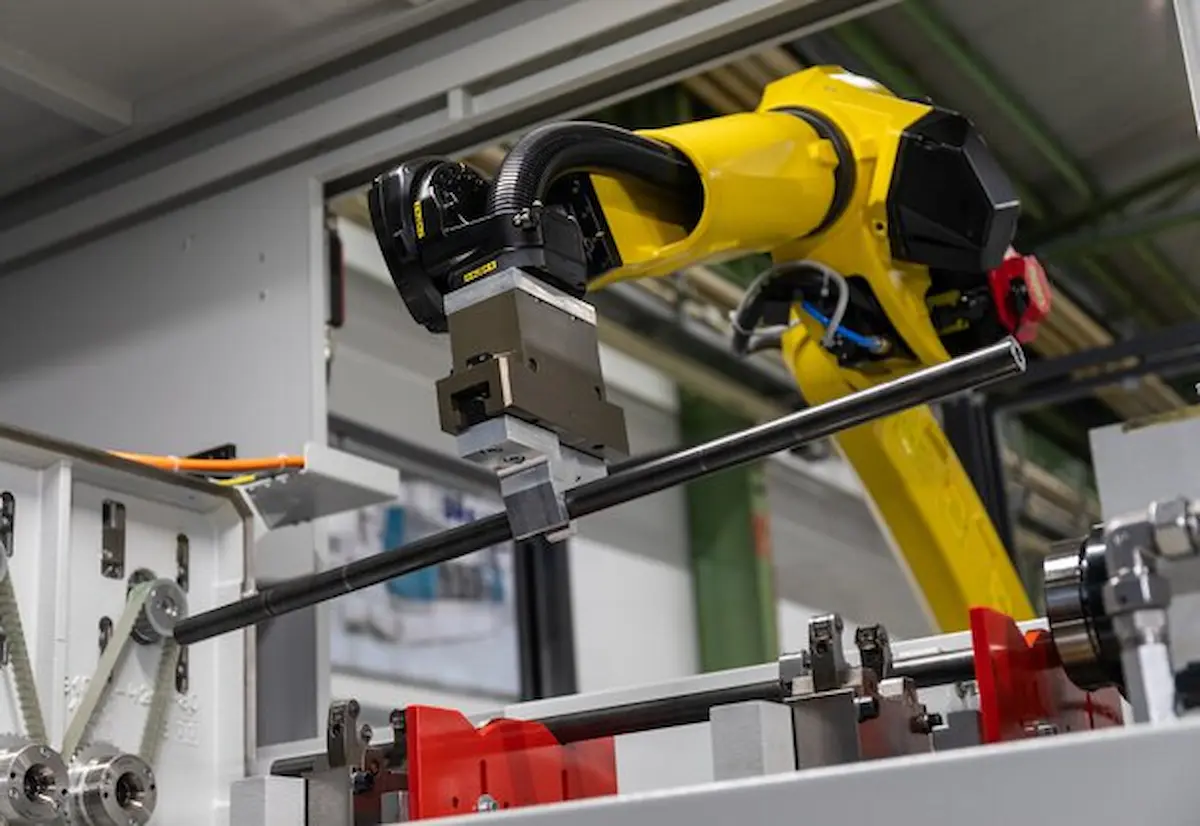

1. Điểm mù tản nhiệt từ thiết kế Cổ tay rỗng và Gánh nặng tài chính ngầm
Niềm tự hào lớn nhất của dòng “iD” là thiết kế Hollow Wrist (Cổ tay rỗng) đường kính 57 mm. Thiết kế này giấu toàn bộ bó cáp động lực và tín hiệu vào bên trong lõi cánh tay, triệt tiêu rủi ro vướng víu ngoại vi. Tuy nhiên, sự thật kỹ thuật chỉ ra rằng đây là một sự đánh đổi khốc liệt: đẩy rủi ro từ không gian vận hành vào thẳng quỹ OPEX (Chi phí vận hành).
Môi trường bên trong cụm cổ tay là một buồng ủ nhiệt khép kín. Khi robot hoạt động ở tốc độ cao, dòng điện chạy qua lõi đồng sinh ra nhiệt lượng liên tục, nung nóng lớp vỏ polymer cách điện. Khi kết hợp với các chu kỳ uốn và xoắn liên tục (lên tới 720 độ/giây ở trục cuối), các sợi đồng vi mô bên trong sẽ chịu ứng suất mỏi (Fatigue Stress) cực đại và bắt đầu đứt gãy.
Tuổi thọ của hệ thống cáp nội bộ này không vĩnh cửu. Dữ liệu bảo trì thực chiến khuyến cáo chu kỳ thay thế rơi vào khoảng 15.360 đến 24.000 giờ chạy máy (tương đương 2.5 – 3 năm vận hành 3 ca). Chi phí cho một cụm cáp ngầm (Internal Harness) chính hãng dao động từ 3.600 USD đến hơn 5.000 USD. Nghiêm trọng hơn, việc thay thế đòi hỏi phải rã một phần cơ khí và chạy lại quy trình Zero Position Mastering (Hiệu chuẩn vị trí gốc). Thiết kế này bản chất là một “quả bom nổ chậm” về Downtime (Thời gian máy dừng hoạt động) nếu doanh nghiệp không có lịch bảo trì dự phòng.

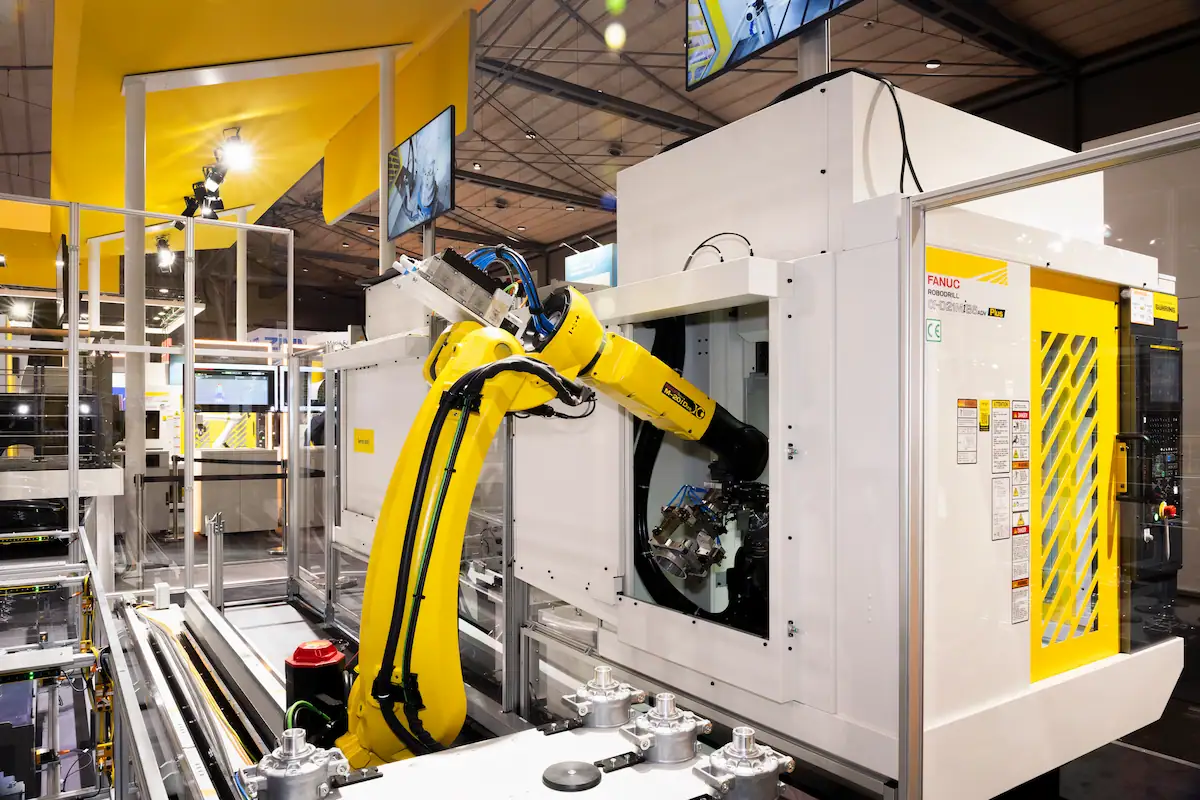

2. Sự sụp đổ của lớp vỏ bảo vệ trong môi trường hóa chất CNC
Ứng viên này mang hồ sơ đạt chuẩn bảo vệ IP67 cho cụm cổ tay (chống bụi hoàn toàn và chịu ngâm nước). Nhưng trong các xưởng gia công CNC, IP67 chỉ là một khái niệm có tính thời điểm.
Kẻ thù thực sự không phải là nước, mà là lớp sương mù hóa chất từ dung dịch làm mát gốc clo hoặc amin. Khi tiếp xúc liên tục, các phớt chắn dầu (Oil seals) bằng cao su NBR sẽ bị trương nở, khô giòn và nứt gãy. Khi lớp giáp cao su sụp đổ, hàng triệu vi hạt mạt kim loại có từ tính sẽ xâm nhập vào bên trong tay máy thông qua hiện tượng mao dẫn.
Nếu mạt sắt lọt vào Hộp giảm tốc (Reducers) RV, chúng sẽ trở thành lớp bột mài nghiền nát bánh răng cơ khí. Chi phí thay thế một cụm giảm tốc bị phá hủy lên tới 8.000 – 15.000 USD. Việc mù quáng tin tưởng vào chuẩn IP67 mà bỏ qua quy trình thổi sạch hóa chất và thay thế phớt chặn định kỳ là con đường ngắn nhất dẫn đến vấn đề tài chính.
3. Rào cản Động lực học trong cấu hình lắp đặt treo ngược
Nhờ sự linh hoạt, M-20iD/25 thường được giao các Bản mô tả công việc (JD) treo ngược từ trần nhà để tiết kiệm diện tích. Tuy nhiên, việc đảo chiều trọng lực một cỗ máy nặng 250 kg gánh thêm 25 kg Payload sinh ra những xung lực.
Sự kiện cơ học nhất xảy ra khi hệ thống kích hoạt Power-Off Stop (Dừng ngắt điện khẩn cấp). Toàn bộ động năng của tay máy đang vung ở tốc độ cao sẽ dội ngược lại bệ đỡ, tạo ra mô-men xé (Tear force) lên tới 7.752 N·m – tương đương việc treo một vật nặng gần 800 kg ở đầu đòn bẩy dài 1 mét.
Nếu kết cấu dầm thép của xưởng không đạt độ cứng vững tuyệt đối, khung sẽ bị võng. Chỉ một milimet dao động ở chân đế, sai số sẽ khuếch đại lên gấp nhiều lần ở đầu công cụ cắt, phá nát độ lặp lại ±0.02 mm lý thuyết. Đây là lý do nhà sản xuất ép buộc phải dùng bu-lông lục giác chuẩn 12.9 với lực siết lên tới 318 N·m.
4. Hiện tượng trôi dạt tọa độ do sai lệch nhiệt
Vấn đề cuối cùng và tinh vi nhất là Thermal Drift (Độ lệch nhiệt). Khi động cơ Servo hoạt động liên tục, nhiệt lượng truyền thẳng vào bộ khung hợp kim. Vật lý cơ bản quy định kim loại sẽ giãn nở khi nóng lên.
Trên một cánh tay vươn dài 1831 mm, sự giãn nở này đẩy Điểm trung tâm dụng cụ (TCP) lệch đi hàng trăm micromet. Bộ mã hóa của robot hoàn toàn “mù” trước sự dài ra vật lý này. Kết quả là ứng viên tự báo cáo đã đến đúng tọa độ, nhưng thực tế mũi hàn/mài đã bị trượt khỏi ranh giới.
Để kiểm soát điểm mù này, kỹ sư bắt buộc phải mua thêm và kích hoạt Option J733 – Thermal Growth Compensation (Thuật toán bù trừ giãn nở nhiệt) trên bộ điều khiển, đồng thời tính toán các khoảng nghỉ tản nhiệt hợp lý trong lập trình để bảo vệ các trục quay.
Lời kết từ ROWOR
Phần cứng của FANUC M-20iD/25 là một kiệt tác của ngành cơ điện tử, nhưng nó không phải là một cỗ xe tăng bất tử. Để khai thác tối đa năng suất sinh lời mà không bị OPEX nuốt chửng, nhà quản lý phải chuyển từ tư duy “sửa khi hỏng” sang “quản trị hao mòn chủ động”, đối xử với nó như một bộ máy cơ sinh học cần được duy tu khắt khe, thay vì một công cụ bằng sắt vô tri.
