Kiến trúc Robot Delta mang lại ưu thế vượt trội nhờ việc tách rời khối lượng động cơ khỏi hệ thống tay gắp. Tuy nhiên, việc ép một hệ thống cơ điện tử vận hành ở gia tốc lên tới 150 m/s² và chu kỳ chưa tới 0.4 giây/nhịp đòi hỏi kết cấu vật liệu phải thường xuyên tiệm cận với các ranh giới chịu lực.
Dưới lăng kính tuyển dụng nhân sự tự động hóa, hồ sơ năng lực của ABB IRB 360 FlexPicker cam kết độ lặp lại ở mức ±0.1 mm. Nhưng khi rã máy để đo lường mức độ hao mòn sau hàng nghìn giờ chạy vắt kiệt công suất, ứng viên này đòi hỏi một chế độ bảo trì cực kỳ khắt khe. Việc thấu hiểu các điểm mù cơ học là bước bắt buộc để doanh nghiệp kiểm soát OPEX (Chi phí vận hành) và duy trì hiệu suất ổn định.

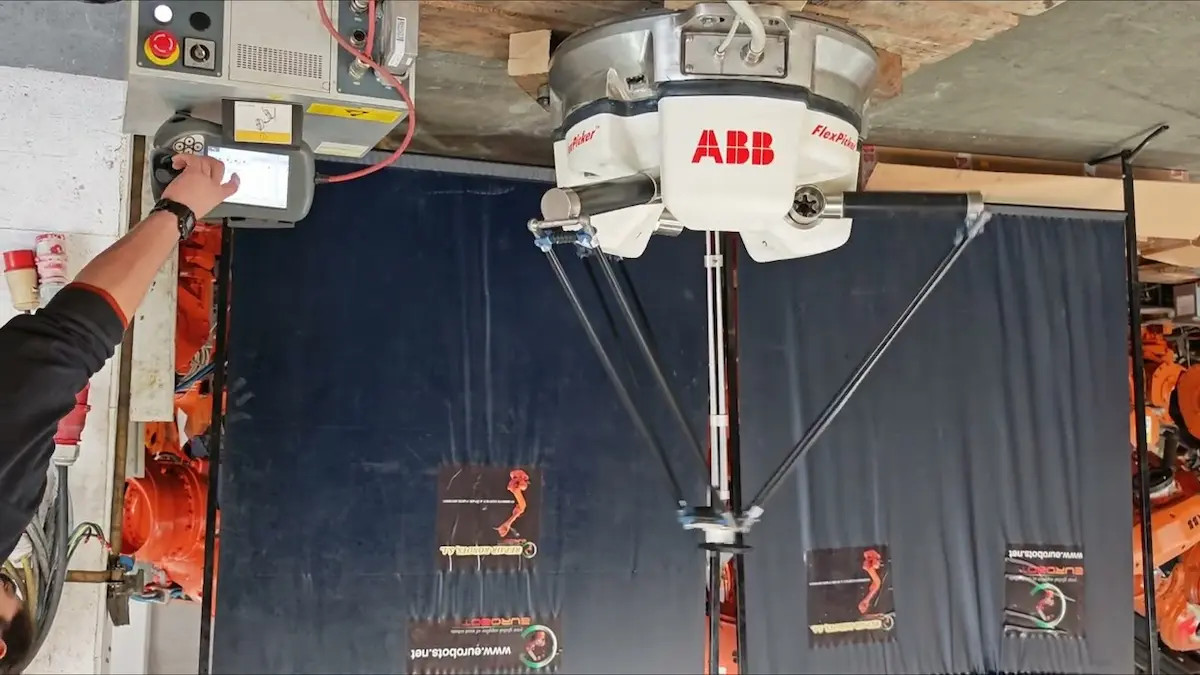

1. Hao mòn động học và Giới hạn của hệ thống khớp cầu
Để tối ưu tốc độ, cánh tay đòn song song của IRB 360 không dùng ổ bi truyền thống mà sử dụng các Joint (Khớp cầu) được duy trì bằng hệ thống lò xo chịu lực.
Hiện tượng hao mòn từ va đập vi mô: Ở trạng thái tĩnh, lực ép của lò xo giúp triệt tiêu Backlash (Độ rơ cơ học). Nhưng khi robot đảo chiều gia tốc liên tục, quán tính từ cụm EOAT (Tay gắp/Công cụ cuối cánh tay) và phôi có thể vượt qua sức căng của lò xo, tạo ra khe hở trong tích tắc trước khi đóng lại. Quá trình này sinh ra hiện tượng va đập vi mô ở tần số cao. Theo tiêu chuẩn bảo trì, khoảng cách chuẩn giữa hai gối đỡ vòng bi là 130.0 mm. Khi sự mài mòn làm con số này giảm xuống ngưỡng 128.0 mm, linh kiện phải được thay thế ngay lập tức. Nếu tiếp tục ép máy vận hành vượt mốc này, rủi ro cụm cánh tay bị tách rời khỏi khớp nối do lực ly tâm là rất lớn.
Trục thứ 4 và rào cản độ rơ hướng kính: Ứng viên này sử dụng một trục truyền động trung tâm dạng viễn vọng (Telescopic shaft) để xoay hướng sản phẩm. Giới hạn độ rơ cho phép của trục này được nhà sản xuất quy định là 0.8°. Khi doanh nghiệp tích hợp cụm tay gắp có đường kính lớn, sai số 0.8° ở trung tâm sẽ bị khuếch đại ở mép ngoài cùng. Ở tốc độ cao, độ văng này sinh ra dao động cơ học, trực tiếp ảnh hưởng đến khả năng giữ phôi và làm sai lệch thông số độ lặp lại danh định.
2. Sức chịu tải và Đặc tính mỏi của cánh tay vật liệu siêu nhẹ
Ba cặp cánh tay đòn của IRB 360 được chế tạo từ Carbon Fiber (Sợi carbon) nhằm đạt được tỷ lệ độ cứng trên trọng lượng tối ưu. Dù nhẹ và cứng, vật liệu này có cơ chế chịu lực hoàn toàn khác với kim loại.
Thay vì biến dạng cong vênh khi quá tải, sợi carbon chịu đặc tính Fatigue (Mỏi vật liệu) từ bên trong màng nhựa epoxy. Hàng triệu chu kỳ kéo-nén liên tục tạo ra các vết nứt vi mô (Micro-cracking). Cấu trúc tay đòn có thể bị suy giảm độ cứng từ bên trong dù bề mặt ngoài không có dấu hiệu hư hại.
Trong trường hợp cụm tay gắp va chạm với sản phẩm kẹt trên băng tải, động năng dội ngược lên có thể vượt qua ngưỡng chịu nén, dẫn đến hiện tượng gãy gập (Snap failure) của ống carbon. Ngoài ra, việc bảo dưỡng các khớp nối yêu cầu kỹ sư sử dụng chính xác keo khóa ren (Loctite 2400) và siết ốc đúng lực quy định. Bất kỳ âm thanh lạch cạch nào phát ra từ khớp trên đều là tín hiệu cảnh báo cấu trúc cơ khí đang mất tính đồng nhất và cần được can thiệp lập tức.
3. Rủi ro quá tải nhiệt tại cụm động cơ trung tâm
Cấu trúc Delta tập trung ba cụm Servo hạng nặng tại bệ máy trung tâm. Khi ứng viên này nhận Bản mô tả công việc (JD) ép tải 8.0 kg và chạy liên tục 3 ca, tản nhiệt trở thành bài toán cần được ưu tiên.
Rào cản tản nhiệt trong không gian hẹp Hệ thống giám sát của bộ điều khiển không cho phép vỏ động cơ vượt quá 105°C. Nếu robot được đặt trong các buồng đóng gói khép kín, việc thiếu luồng khí đối lưu sẽ làm nhiệt độ tăng cao, đẩy nhanh quá trình lão hóa của lớp cách điện Class F bên trong cuộn dây Stator. Nhiều nhà máy tích hợp thêm quạt tản nhiệt bên ngoài để hỗ trợ. Tuy nhiên, trong môi trường sản xuất thực phẩm dễ phát sinh bụi mịn, quạt tản nhiệt sẽ hút các hạt bụi này bám vào vỏ nhôm của Servo. Lớp màng sinh học này làm suy giảm nghiêm trọng khả năng truyền nhiệt ra môi trường. Vệ sinh định kỳ vỏ ngoài động cơ là thao tác vận hành bắt buộc để ngăn chặn cảnh báo quá nhiệt.
4. Điểm mù bảo trì trong môi trường xịt rửa áp lực cao

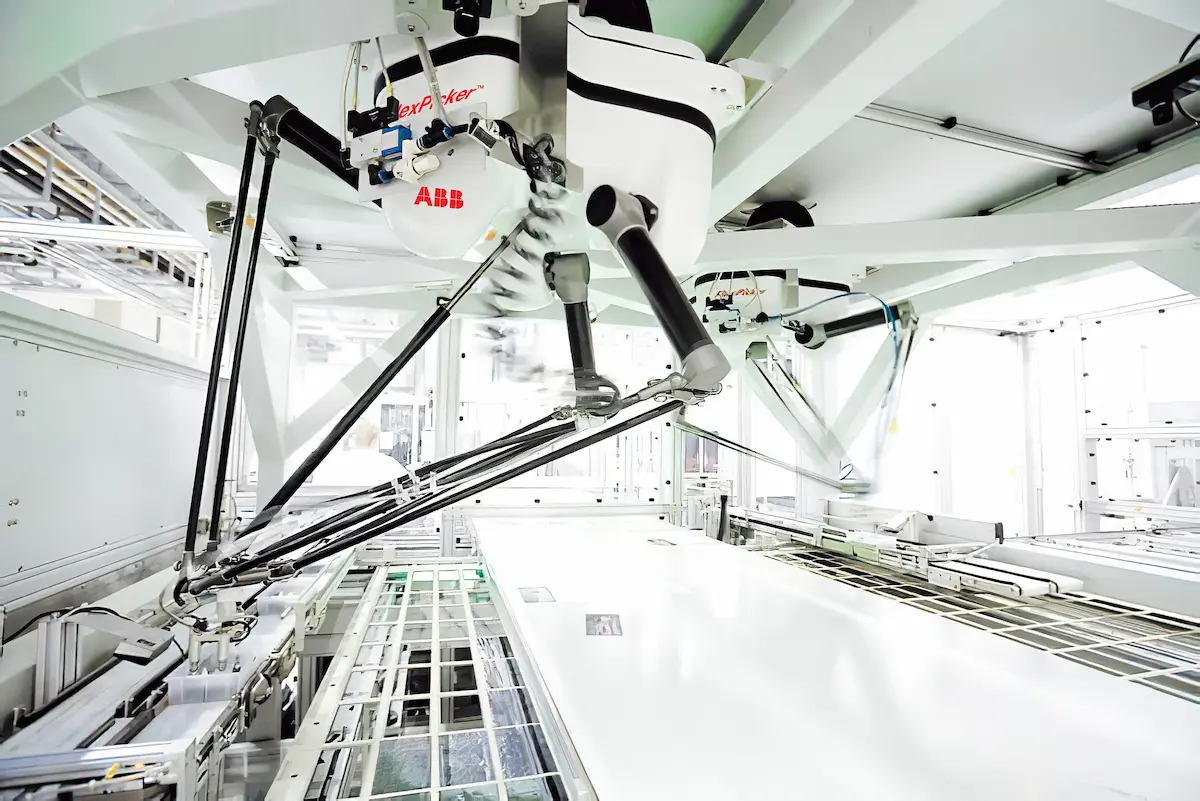

Biến thể Wash Down Stainless (WDS) của IRB 360 đạt chuẩn IP69K, được thiết kế để chịu được các quy trình làm sạch tại chỗ (CIP) trong ngành thực phẩm. Dù vậy, môi trường hóa chất áp lực cao luôn tạo ra những thách thức khắc nghiệt lên hệ thống linh kiện.
Thử thách đối với vật liệu EPDM và Hiện tượng hút chân không Các hóa chất tẩy rửa công nghiệp có tính kiềm mạnh sẽ dần rút đi chất hóa dẻo trong gioăng cao su EPDM, làm chúng mất đi tính đàn hồi ban đầu. Thách thức lớn nhất đến từ hiện tượng nhiệt động lực học: khi động cơ đang ở nhiệt độ vận hành cao bị tiếp xúc đột ngột với nước lạnh, không khí bên trong hộp số sẽ co lại, sinh ra lực hút chân không. Lực này có thể kéo hơi ẩm và hóa chất xuyên qua các lớp gioăng cao su đã bị giòn hóa. Việc hơi ẩm xâm nhập sẽ làm nhũ tương hóa dầu bôi trơn tổng hợp, gia tăng độ mài mòn lên bánh răng và đe dọa trực tiếp đến cuộn dây điện. Tuân thủ quy trình hạ nhiệt động cơ trước khi vệ sinh xịt rửa là nguyên tắc sống còn để bảo vệ biến thể WDS.
Kết luận từ ROWOR
Hồ sơ phần cứng của ABB IRB 360 FlexPicker thể hiện một tư duy cơ khí sắc sảo, tối ưu tuyệt đối cho tốc độ. Tuy nhiên, ứng viên này không hoạt động độc lập khỏi các định luật hao mòn vật lý.
Mọi lợi thế về nhịp độ sản xuất đều cần được hậu thuẫn bởi một ngân sách OPEX hợp lý cho việc thay thế linh kiện định kỳ. Việc làm chủ các giới hạn cơ khí, từ dung sai 0.1 mm của khớp nối cho đến khả năng chịu nhiệt của Servo, chính là chìa khóa duy nhất để doanh nghiệp bảo vệ thành công khoản đầu tư CAPEX, giữ cho hệ thống luôn sẵn sàng sinh lời trong dài hạn.
