Sau khi thẩm định sức mạnh điện toán và mật độ thu thập dữ liệu động học ở bài 1, chúng ta tiếp tục “rã máy” (Teardown) “ứng viên” phần cứng da Vinci 5 để đánh giá năng lực tương tác vật lý. Đối với một hệ thống điều khiển từ xa, “điểm mù” lớn nhất của người vận hành là sự thiếu hụt cảm giác cơ học. Intuitive Surgical giải quyết bài toán này bằng việc thiết kế lại hoàn toàn cụm tay gắp và tái cấu trúc hệ thống thiết bị ngoại vi.
Giải phẫu cơ chế cảm biến xúc giác (Force Feedback)
Khác với các công nghệ rung phản hồi (Haptic) giả lập thông thường, hệ thống Phản hồi lực (Force Feedback) của da Vinci 5 thực hiện đo lường trực tiếp các lực tương tác cơ học bằng đơn vị Newton (N).
Về mặt nguyên lý, Intuitive đã loại bỏ cách đo lường thông qua ma sát khớp gập hay dây cáp truyền động trong thân máy, vốn sinh ra độ nhiễu tín hiệu cực lớn. Thay vào đó, cảm biến được đặt thẳng tại đầu mũi tay gắp (EOAT – End of Arm Tooling).

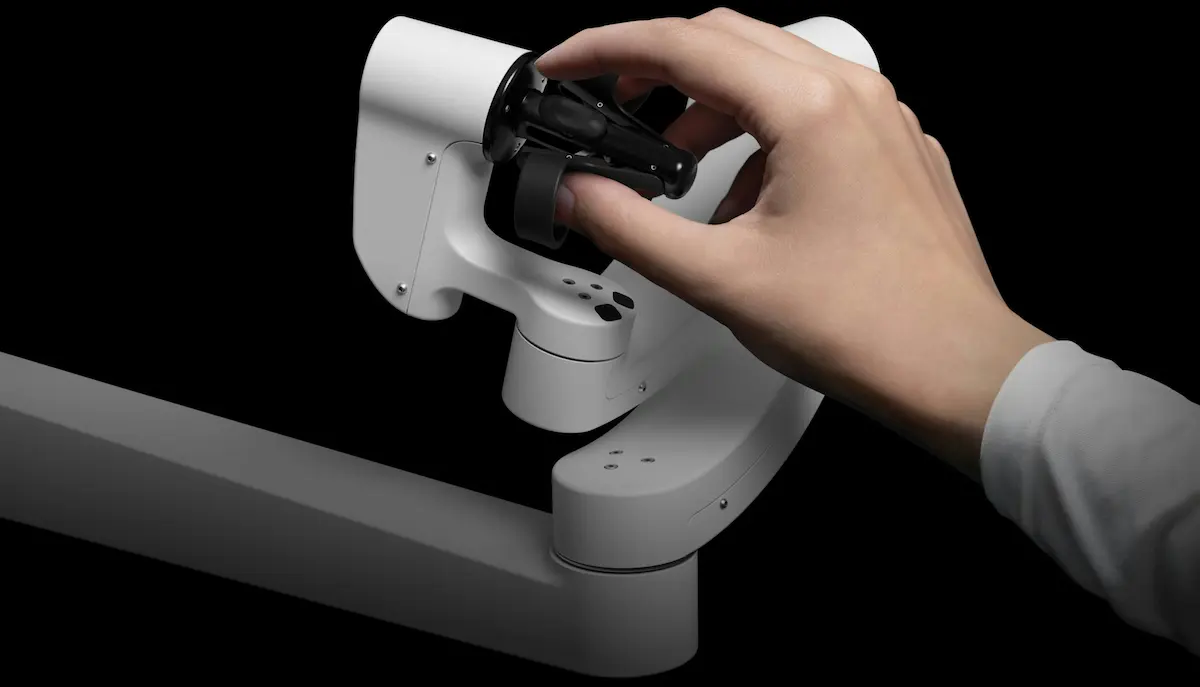

Hệ thống này ứng dụng công nghệ quang học với các mạng lưới sợi Bragg (Fiber Bragg Grating – FBG). Khi đầu tay gắp chịu lực tác động (thông thường dao động ở mức 1.32 N đến 1.79 N), sợi quang FBG biến dạng vi mô, làm dịch chuyển bước sóng ánh sáng phản xạ. Sự thay đổi quang học này được giải mã tức thời thành dữ liệu số.
Sự ưu việt của cảm biến FBG là khả năng miễn nhiễm 100% với nhiễu điện từ trường (EMI) sinh ra từ các thiết bị đốt điện trong phòng mổ, đồng thời duy trì độ sai số dưới 5% sau ít nhất 15 chu kỳ tiệt trùng khắt khe. Kết hợp với mạng lưới truyền tải dữ liệu vòng kín 1.000 Hz, tín hiệu lực cản được đẩy ngược về tay cầm của người điều khiển với độ trễ (Latency) dưới 50 mili-giây, mức tiệm cận với tốc độ phản xạ của hệ thần kinh người.
Lược bỏ rào cản dây cáp: Cấu trúc hợp nhất phần cứng da Vinci 5
Một trong những rào cản tích hợp hệ thống lớn nhất của các thế hệ trước (như da Vinci Xi) là sự cồng kềnh. Các thiết bị phụ trợ bị phân mảnh, đòi hỏi hệ thống dây cáp chằng chịt kết nối giữa máy chính, tháp nội soi và thiết bị ngoại vi.

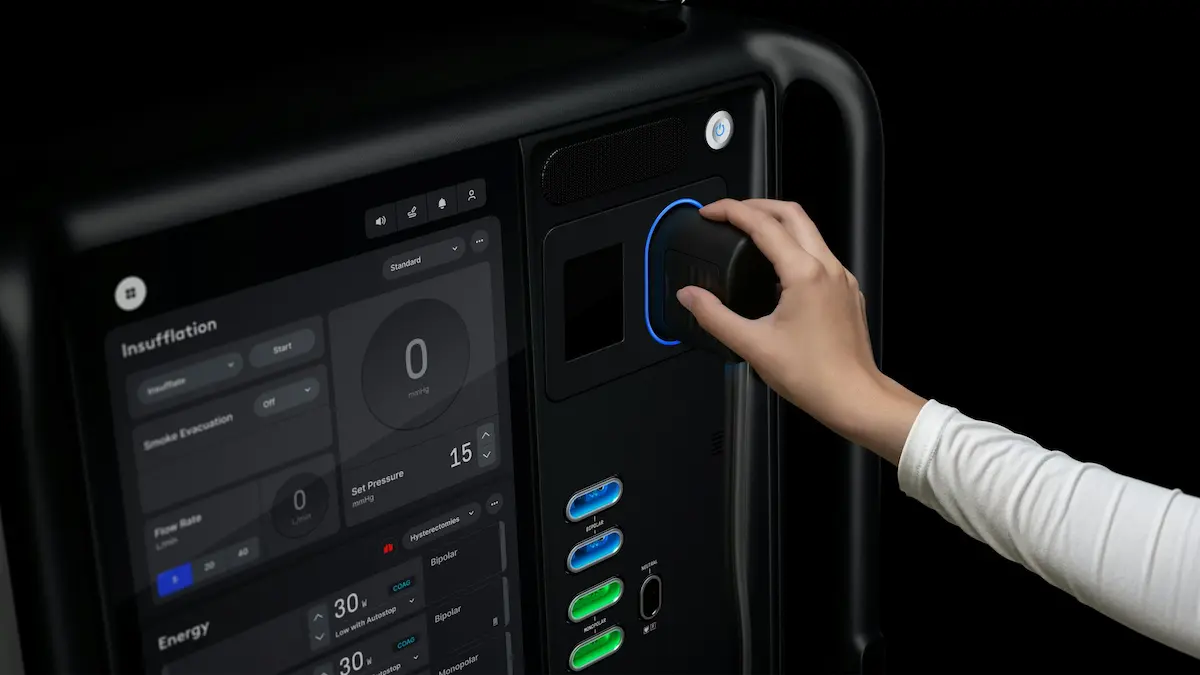

Phần cứng da Vinci 5, nhà sản xuất đã thực hiện bài toán hợp nhất. Hệ thống bơm khí (Insufflator) lưu lượng lớn và bộ tạo năng lượng phẫu thuật điện (Electrosurgical Generator), cụ thể là module E-200, được tích hợp thẳng vào bộ khung nguyên khối của Tháp điều khiển (Tower). Thiết kế này trực tiếp mang lại hai lợi thế cơ khí:
- Thu gọn không gian vật lý: Cắt giảm khoảng 30% diện tích chiếm dụng (Footprint) trong phòng mổ.
- Đồng nhất hạ tầng truyền dẫn: Áp dụng kiến trúc kết nối cáp đơn (One-cable connection). Toàn bộ dữ liệu video 3DHD, tín hiệu điều khiển và dữ liệu phản hồi lực 1kHz đều được chạy chung trên một đường truyền cáp quang duy nhất, giảm thiểu rủi ro đứt gãy hoặc lỏng giắc cắm do va chạm.
Tối ưu định biên nhân sự và tính tự chủ
Kiến trúc hợp nhất không chỉ giải quyết không gian vật lý mà còn tác động thẳng vào bài toán tối ưu định biên nhân sự.
Nhờ việc hệ thống bơm khí và máy đốt điện được nối trực tiếp vào não bộ của cỗ máy, phẫu thuật viên có thể điều chỉnh mọi thông số năng lượng hoặc lực hút khói ngay trên giao diện hiển thị (Head-in menu) bên trong bảng điều khiển. Về mặt vận hành, “bản mô tả công việc” mới này giúp giảm thiểu sự phụ thuộc vào các kỹ thuật viên phụ mổ túc trực bên ngoài chỉ để bấm nút thay đổi thông số cơ học.
Tóm lại: Việc trang bị hệ thống cảm biến quang học FBG siêu nhỏ và thiết kế phần cứng nguyên khối đã giúp da Vinci 5 trở thành một “nhân sự” độc lập, sắc bén và bớt cồng kềnh hơn. Tuy nhiên, mọi công nghệ phức tạp đều đi kèm một cái giá rất đắt. Trong kỳ cuối, chúng ta sẽ bóc tách bài toán khốc liệt nhất: Chỉ số hoàn vốn (ROI), CAPEX và OPEX của hệ thống này.
Tuyên bố miễn trừ trách nhiệm (Disclaimer): Nội dung phân tích thiết bị trên RobotWorks.vn được thực hiện dưới lăng kính kỹ thuật, quản trị năng suất và bài toán tài chính. Chúng tôi đánh giá hệ thống máy móc như một “nhân sự tự động” dựa trên các thông số cơ khí, kiến trúc phần cứng và rào cản tích hợp. Bài viết hoàn toàn không mang tính chất đánh giá lâm sàng, không cấu thành lời khuyên y khoa và không thay thế phác đồ điều trị của đội ngũ chuyên môn. Mọi quyết định đầu tư và ứng dụng thiết bị cần được đối chiếu chặt chẽ với các tiêu chuẩn y tế hiện hành (FDA/ISO).
