Bất kỳ một “ứng viên” robot công nghiệp nào khi nộp hồ sơ vào xưởng sản xuất cũng mang theo một bản lý lịch thông số bóng bẩy. Với Epson GX8, nhà sản xuất hứa hẹn một tốc độ chớp nhoáng và tải trọng lên đến 8 kg. Tuy nhiên, dưới lăng kính kiểm thử thực chiến của ROWOR, các định luật vật lý không cho phép sự hoàn hảo tồn tại. Đặt cỗ máy này lên bàn mổ dữ liệu, chúng ta sẽ thấy rõ ranh giới giữa lý thuyết trên giấy và năng lực cày ải thực tế trên dây chuyền.
Bản mô tả công việc (JD): Kẻ thống trị không gian phẳng có điều kiện
GX8 mang cấu trúc động học SCARA (Selective Compliance Assembly Robot Arm) truyền thống, đồng nghĩa với việc nó là một nhân sự chuyên biệt cho các thao tác trong mặt phẳng 2D (trục X, Y) và dập phím tuyến tính (trục Z).

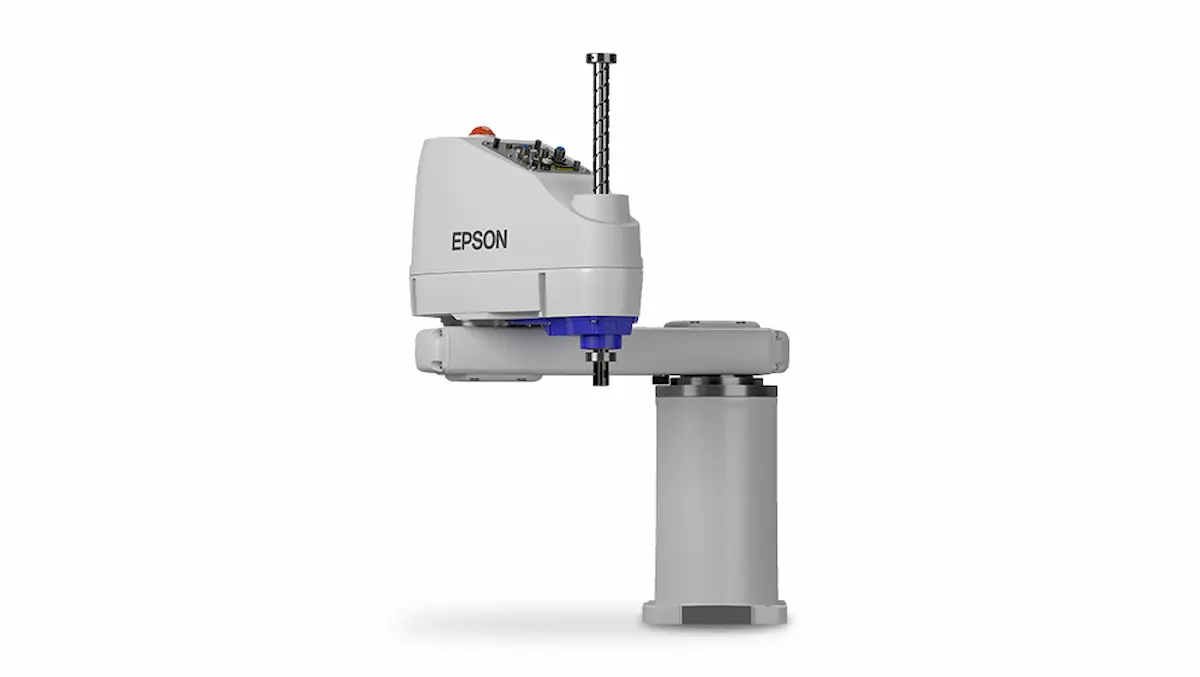

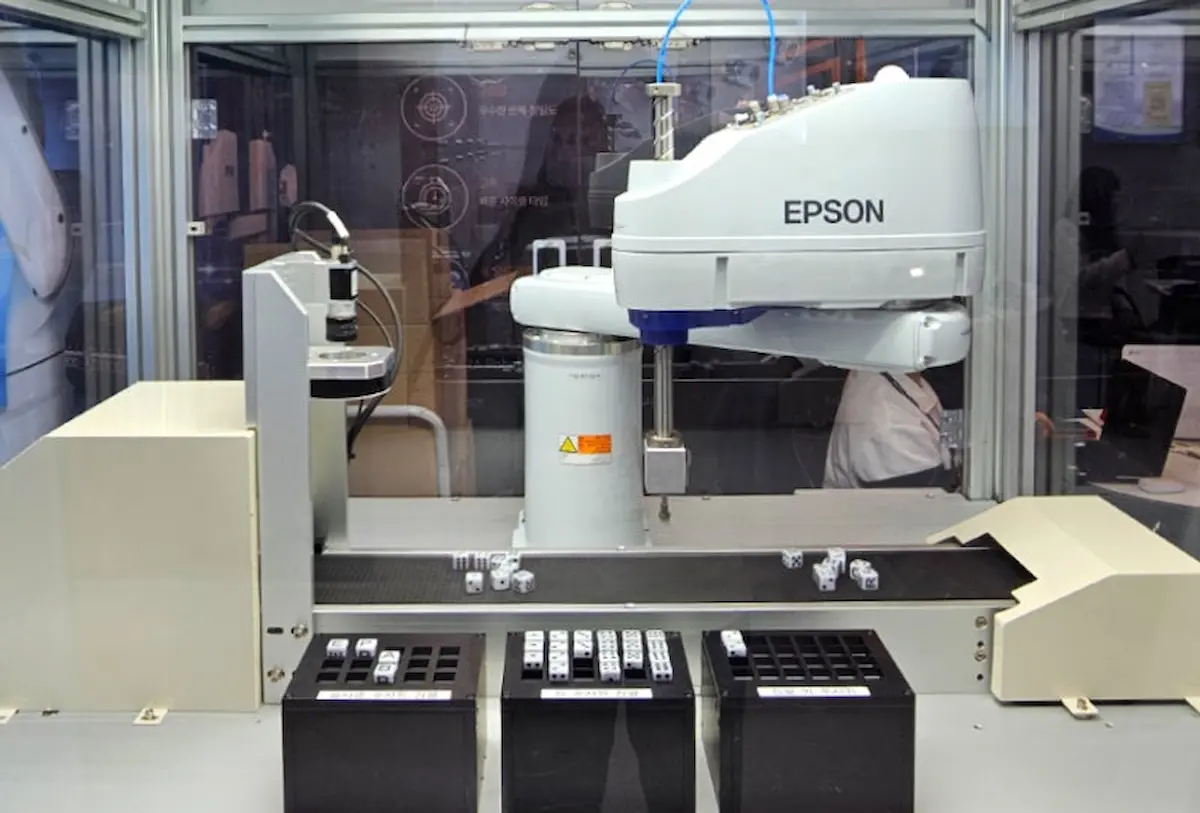

Bản mô tả công việc (JD) lý tưởng nhất cho “ứng viên” này là: Nhặt-đặt (pick-and-place) linh kiện điện tử, lắp ráp vi mạch hoặc đóng gói khay tốc độ cao. Tuy nhiên, giới hạn tĩnh học của cánh tay yêu cầu kỹ sư tích hợp phải đặc biệt lưu tâm: Trục Z (Joint #3) của GX8 chỉ chịu được lực ép hướng xuống tối đa 150 Newton. Nếu ép “ứng viên” này thực hiện các tác vụ dập, đóng khuôn hoặc cắm linh kiện (insertion) vượt ngưỡng 150 N, vòng bi trục rãnh then hoa (ball screw spline) sẽ lập tức chịu tải nén phá hủy, làm biến dạng trục rỗng và xóa sổ hoàn toàn độ lặp lại nguyên bản.
Bài toán đánh đổi 0.28 giây và Sự thật về suy giảm Thời gian chu kỳ
Chỉ số ăn tiền nhất của GX8 trên catalogue là Cycle Time (Thời gian chu kỳ) đạt 0.28 giây. Nhưng sự thật kỹ thuật chỉ ra rằng, con số này là một kịch bản lý tưởng phòng thí nghiệm. Nó chỉ đạt được khi máy chạy ở chế độ tăng tốc tối đa (Boost Mode), với một hành trình vòm chuẩn (ngang 300mm, cao 25mm) và quan trọng nhất: Payload (Tải trọng) thực tế bị ép xuống mức 2 kg, thay vì 4 kg như danh định.
Khi xưởng sản xuất ép “ứng viên” này gánh mức tải trọng tối đa 8 kg, hệ thống động lực học đàn hồi (elastodynamic) của cánh tay lập tức thay đổi. Bộ điều khiển EPSON RC+ sẽ tự động kích hoạt thuật toán an toàn, “bóp” lại đường cong gia tốc (Accel) và vận tốc (Speed). Nếu cố tình ép máy chạy 100% công suất với 8 kg tải, động cơ servo sẽ rơi vào trạng thái Torque Saturation (Bão hòa mô-men xoắn) – hệ thống đòi hỏi dòng điện vượt mức an toàn của amply, dẫn đến lỗi theo dõi vị trí (Error 5042, 5043) và máy buộc phải dừng khẩn cấp để tự bảo vệ.
Kết quả thực chiến? Với một tải trọng 8 kg được đặt cân bằng tâm, Thời gian chu kỳ (Cycle Time) sẽ suy giảm từ 0.28 giây xuống mốc 0.45 – 0.55 giây. Nếu khối lượng 8 kg bị đặt lệch tâm (ví dụ: dùng tay gắp bất đối xứng), bộ điều khiển sẽ tính toán lại Equivalent Weight (Trọng lượng tương đương). Khi trọng lượng tương đương vượt ngưỡng, máy buộc phải cắt xén vận tốc cực đoan để tránh hiện tượng xé rách cơ khí (mechanical shearing).
Rào cản quán tính và Bài toán Thời gian ổn định
Khối lượng không phải là rào cản duy nhất; quán tính quay mới là giới hạn cơ học cốt lõi. Trục U (Joint #4) chịu trách nhiệm xoay cổ tay chỉ có giới hạn momen quán tính tối đa là 0.16 kg·m². Nếu tải trọng 8 kg văng ra xa với bán kính lệch tâm chạm ngưỡng 150 mm, servo xoay sẽ hoàn toàn bất lực trong việc hãm phanh.
Khi cánh tay phi với tốc độ hơn 9.000 mm/s và phanh gấp ở tọa độ đích, động năng khổng lồ biến GX8 thành một hệ thống dao động. Động cơ đã dừng, nhưng đầu tay gắp vẫn rung bần bật. Hiện tượng này sinh ra Settling Time (Thời gian ổn định) khoảng thời gian chết chờ robot hết rung trước khi nhả tay gắp. Đối với tải 8 kg, khoảng thời gian nghỉ này sẽ gây thâm hụt trực tiếp đến bài toán năng suất nếu không có sự can thiệp của bộ cảm biến GYROPLUS (sẽ được rã máy chi tiết ở Bài 2).
Mài mòn Tribology và Độ lặp lại sau 5.000 giờ cày ải
“Ứng viên” GX8 tự hào với Repeatability (Độ lặp lại) đạt ± 0.015 mm ở các trục ngang. Nhưng đó là khi máy mới xuất xưởng.
SCARA là một hệ thống chuỗi động học hở (open-loop kinematic chain). Bộ điều khiển chỉ đọc được góc quay của encoder ở gốc động cơ, hoàn toàn “mù” về tọa độ thực tế của đầu tay gắp. Sau 5.000 đến 10,000 giờ cày ải liên tục với tải trọng nặng, ma sát và nhiệt lượng sẽ phá hủy lớp màng bôi trơn của mỡ THK AFB-LF trên trục Z. Nếu không tuân thủ quy trình bảo dưỡng nghiêm ngặt mỗi 100 km hành trình, Mechanical Backlash (Độ rơ cơ khí) sẽ xuất hiện. Trục Z sẽ lắc lư vi mô, khiến con số ± 0.015 mm trở thành một sai số không thể vãn hồi bằng thuật toán bù trừ phần mềm.
Kết luận từ ROWOR: Epson GX8 là một nhân sự tốc độ, nhưng đòi hỏi sự kiểm soát cực kỳ khắt khe về khối lượng tải. Để khai thác tối đa năng lực của cỗ máy này mà không tự đập vỡ lợi nhuận, các nhà quản lý xưởng cần khóa chặt tải trọng ở ngưỡng 2 – 4 kg và cấm tuyệt đối các thao tác dập ép vật lý.
Ở bài tiếp theo, ROWOR sẽ đưa cỗ máy này lên bàn mổ phần cứng, bóc tách công nghệ chống rung GYROPLUS và xem xét hiện tượng lệch nhiệt (Thermal Drift) ảnh hưởng thế nào đến túi tiền của doanh nghiệp.
