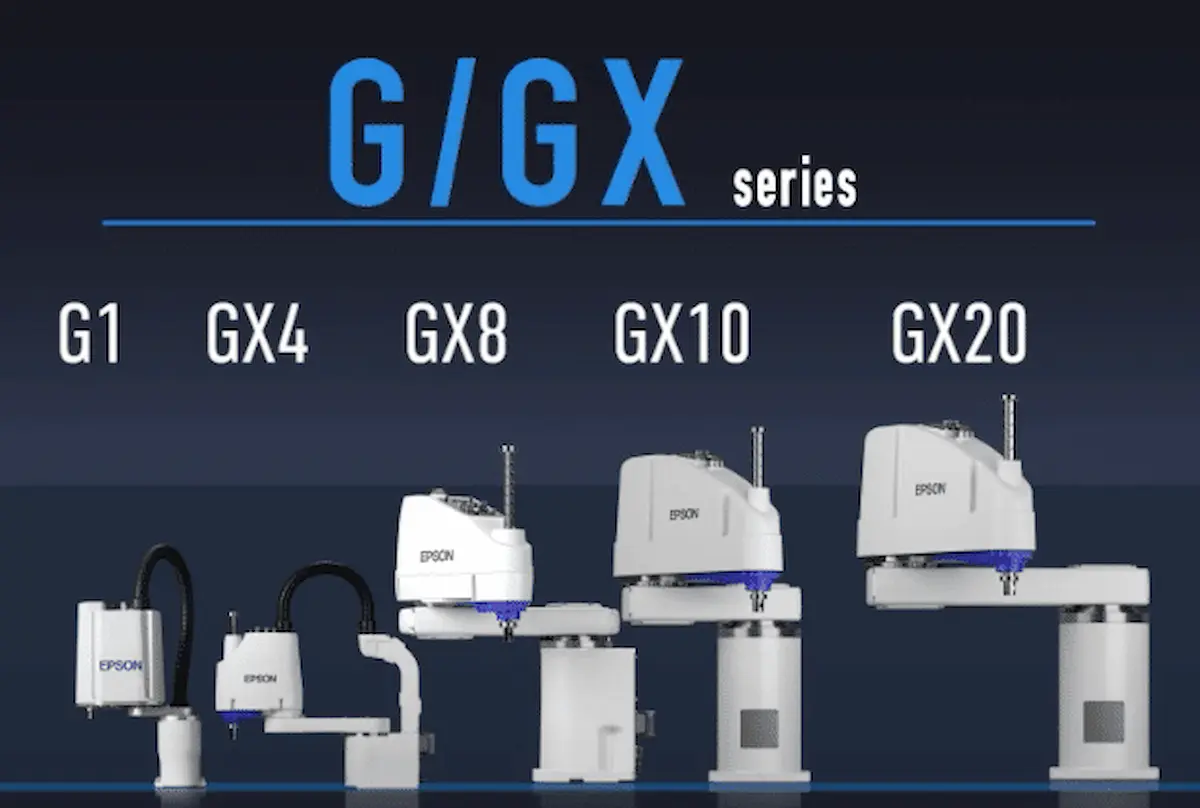

Sau khi đánh giá sự sụt giảm hiệu năng thực chiến của Epson GX8 ở mức tải trọng tối đa, bước tiếp theo trong quy trình thẩm định của ROWOR là đặt “ứng viên” này lên bàn mổ phần cứng. Tại sao một hệ thống cánh tay nhôm mỏng nhẹ lại có thể phanh gấp ở vận tốc hơn 9.000 mm/s mà không bị gãy gập? Và hệ lụy gì sẽ xảy ra với các ổ bi cơ khí khi cỗ máy này bị ép chạy 3 ca liên tục trong một nhà máy không có hệ thống điều hòa nhiệt độ?
Dưới lăng kính kỹ thuật, hãy cùng rã máy và bóc trần sự thật.
1. Giải mã GYROPLUS: Triệt tiêu rung động ở Điểm trung tâm công cụ
Rào cản lớn nhất của các dòng SCARA tốc độ cao không nằm ở thời gian di chuyển, mà nằm ở Settling Time (Thời gian ổn định). Khi cánh tay phanh gấp, động cơ đã dừng nhưng quán tính khiến đầu tay gắp tiếp tục rung lắc.
Để giải quyết vấn đề này, thay vì đắp thêm khối lượng gang thép để tăng độ cứng vững (làm hao tổn điện năng), Epson tích hợp công nghệ GYROPLUS. Cốt lõi của công nghệ này là một cảm biến con quay hồi chuyển MEMS (Hệ thống vi cơ điện tử) siêu nhỏ gọn được gắn trực tiếp tại TCP (Điểm trung tâm công cụ – đầu tay gắp), thay vì chỉ dựa vào dữ liệu từ encoder ở gốc động cơ.
Tại sao lại là thạch anh mà không phải silicon? Trong môi trường công nghiệp, nhiệt độ thay đổi liên tục sẽ làm biến dạng silicon, gây sai số đo lường. Thạch anh có độ cứng vững cao và duy trì tần số cộng hưởng cực kỳ ổn định. Cảm biến này sử dụng cấu trúc “chữ T kép”, lợi dụng Coriolis force (Lực Coriolis) để đo lường chính xác biên độ văng của cánh tay.
Dữ liệu rung lắc này được đẩy về bộ điều khiển RC700-E. Ngay lập tức, thuật toán sẽ chỉ lệnh cho động cơ servo ở các trục J1 và J2 bơm ra các xung Inverse phase counter-torque (Mô-men xoắn ngược pha). Nói một cách thực dụng: Cánh tay văng sang trái 1 mm, động cơ sẽ lập tức giật ngược sang phải với lực tương đương để triệt tiêu động năng. Nhờ thuật toán “lấy độc trị độc” này, GX8 ép thời gian chờ ổn định xuống mức gần như bằng không.

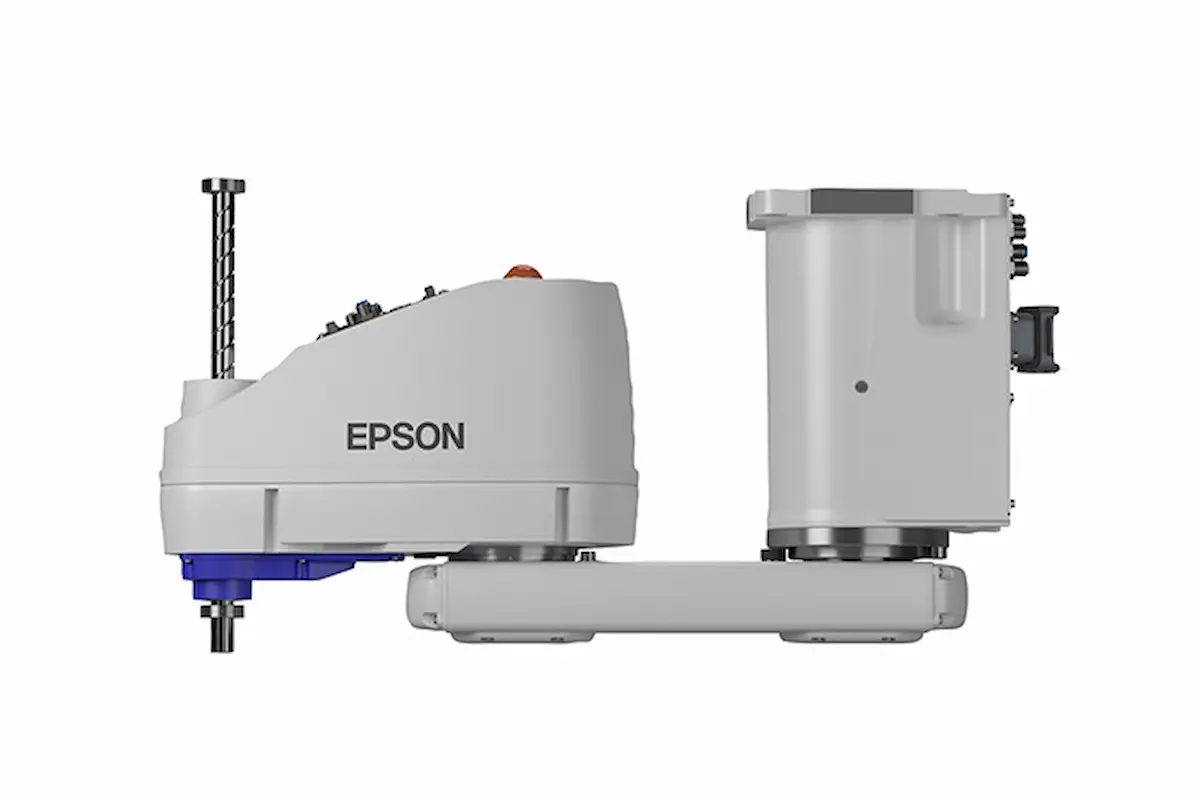

2. Điểm mù cơ học Trục Z (Joint 3): Mài mòn vi mô và Giới hạn uốn cong
Trục Z là nơi hứng chịu toàn bộ áp lực tải trọng ma sát cơ học trong các tác vụ nhặt-đặt hoặc cắm linh kiện. GX8 sử dụng cấu trúc Ball screw spline (Trục vít me rãnh then hoa) – tích hợp cả rãnh xoắn (để nâng hạ) và rãnh thẳng (để xoay trục U) trên cùng một thân trục. Thiết kế này gọn gàng nhưng đi kèm những giới hạn vật lý khắc nghiệt:
- Bending Moment (Mô-men uốn): Trục Z của GX8 có giới hạn mô-men uốn tuyệt đối là 27.000 N·mm và độ lệch tâm tối đa của tải trọng không được vượt quá 150 mm. Nếu kỹ sư lập trình gắn một tay gắp quá dài hoặc ép robot cắm linh kiện lệch tâm vượt ngưỡng này, trục Z sẽ bị Elastoplastic deformation (Biến dạng đàn hồi – dẻo). Trục bị cong vĩnh viễn, các viên bi thép bên trong rãnh trượt sẽ bị nghiền nát, phá hủy hoàn toàn độ lặp lại +- 0.010 mm ban đầu.
- Fretting Corrosion (Mài mòn vi mô do cọ xát): Đây là rủi ro hao mòn tiềm ẩn trong các dây chuyền dập phím điện thoại hoặc nhặt-đặt linh kiện siêu nhỏ. Nếu trục Z chỉ di chuyển lên xuống với biên độ ngắn (dưới 10 mm) trong hàng vạn chu kỳ, lớp mỡ bôi trơn THK AFB-LF sẽ bị đẩy hoàn toàn ra khỏi rãnh tiếp xúc. Bi thép cọ sát trực tiếp vào thành kim loại gây mài mòn cục bộ. Để sinh tồn, hệ thống bắt buộc phải được lập trình một lệnh “lau rãnh” – ép trục Z chạy lên xuống hơn 50% hành trình mỗi giờ một lần để phân bổ lại chất bôi trơn.
3. Biến dạng nhiệt (Thermal Drift) trong xưởng sản xuất 24/7
Nhiều nhà quản lý xưởng kỳ vọng một cỗ máy sẽ giữ nguyên độ chính xác từ sáng đến đêm. Khung gầm nhôm của GX8 là một hệ thống tản nhiệt khổng lồ, hấp thụ 55-60% lượng nhiệt thất thoát từ các cuộn dây đồng của động cơ (Copper loss).
Với hệ số giãn nở nhiệt của nhôm là 23.1 x 10^6 /°C, một bài toán vật lý đơn giản sẽ vạch trần rủi ro: Nếu nhiệt độ bên trong các khớp nối của phiên bản GX8 tầm với 650 mm tăng lên 20°C sau vài giờ cày ải (đặc biệt trong các nhà máy không có điều hòa), cánh tay sẽ giãn nở vật lý khoảng 0.3 mm. Mức biến dạng nhiệt (Thermal Drift) này lập tức sai lệch thông số lặp lại +- 0.015 mm ghi trên catalogue.
Khung cơ khí không thể chống lại định luật nhiệt động lực học. Giải pháp duy nhất để cứu vãn hệ thống là thuật toán. Các hệ thống thực chiến bắt buộc phải trang bị camera thị giác máy (Machine Vision). Cứ sau vài giờ chạy máy, robot phải tự động gắp một chốt chuẩn, để camera đo lường sai số do giãn nở nhiệt, từ đó bộ điều khiển RC700-E sẽ cập nhật lại xung bù trừ tọa độ thông qua thông số Hofs (Home Offset). Nếu không đầu tư hệ thống bù trừ tự động này, tỷ lệ lỗi sản phẩm ở ca đêm sẽ tăng vọt một cách khó hiểu.
Kết luận từ ROWOR
Epson GX8 sở hữu một lõi công nghệ chống rung cực kỳ thông minh, nhưng đổi lại là một cấu trúc trục Z nhạy cảm với lực uốn và sự giãn nở kim loại. “Ứng viên” này đòi hỏi một đội ngũ tích hợp (Integrator) am hiểu sâu sắc về ma sát học và bù trừ nhiệt lượng để duy trì năng suất.
Ở bài viết cuối cùng (Bài 3), ROWOR sẽ số hóa những hao mòn này thành chi phí, bóc tách bài toán Hao hụt kWh, giấy phép phần mềm và đo lường tỷ suất hoàn vốn (ROI) thực tế của hệ thống này.
